機 型 | 單位 | FTC-15 |
床台最大旋徑 | mm | 480 |
床鞍最大旋徑 | mm | 260 |
中心距離 | mm | 430 |
標準加工直徑 | mm | 210 |
最大車削長度 | mm | 370 |
床台角度 | Degree | 30 |
主軸馬達 | AC 11KW/15 HP | |
主軸最高轉速 | RPM | 4200 |
主軸鼻端型式 | ISO | A2-6 |
主軸通孔徑 | mm | 65 |
棒材容許直徑 | mm | 52 |
主軸前端軸承直徑 | mm | 100 |
夾頭規格 | inch | 8" |
尾座心軸錐度 | MT | MT#4 |
尾座心軸直徑 | mm | 80 |
尾座心車行程 | mm | 70 |
尾座本體行程 | mm | 320 |
X軸行程 | mm | 175 |
Z軸行程 | mm | 375 |
Z軸快速進給 | m/min | 20 |
Z軸快速進給 | m/min | 20 |
最小輸入單位 | mm | 0.001 |
刀柄尺寸 | mm | 25 |
搪孔刀最大尺寸 | mm | 32 |
刀塔刀具數 | 10 | |
換刀時間 | sec | 1.2 |
切削液馬達 | HP | 1 1/2 |

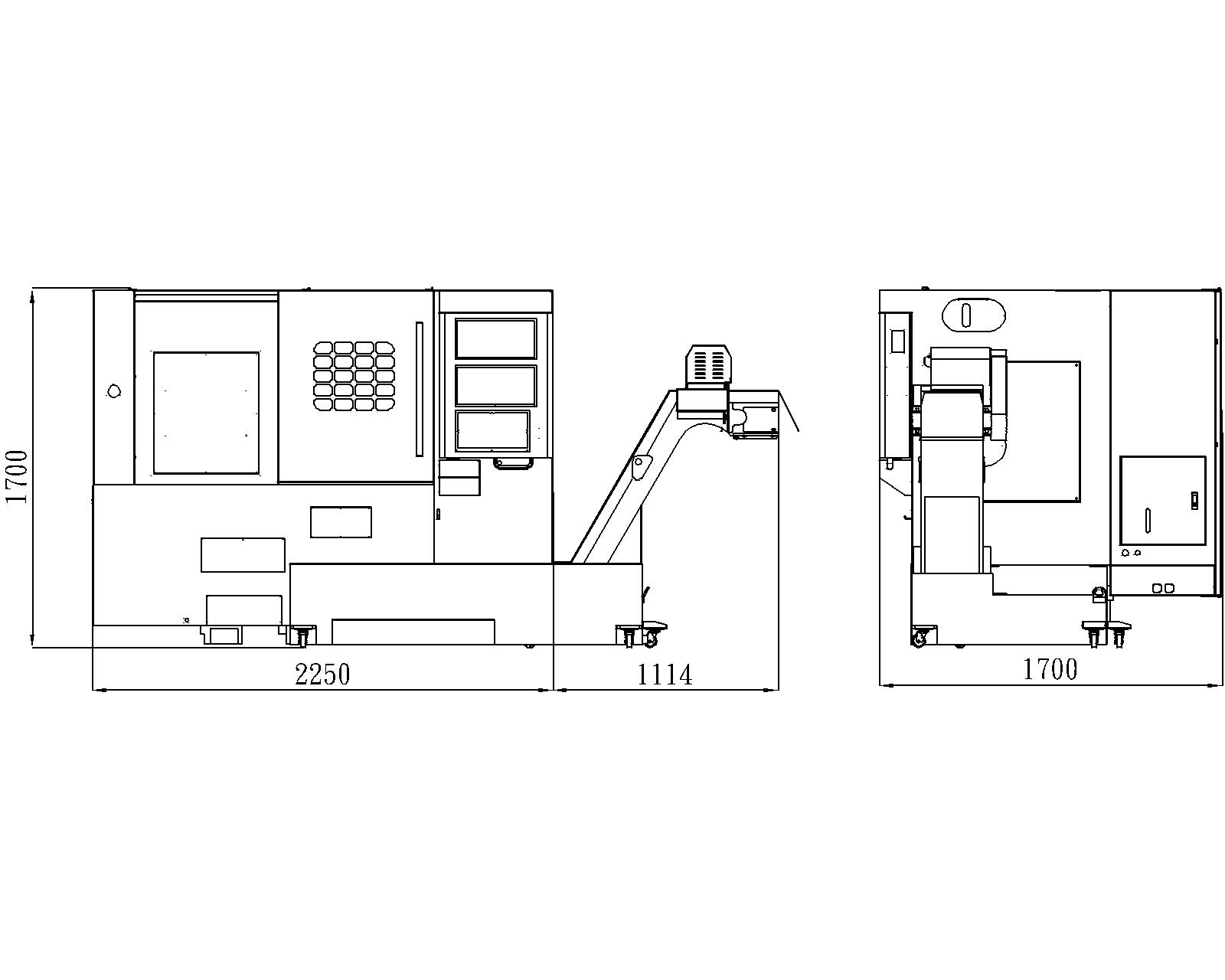

機械尺寸 | mm³ | 2250*1700*1700 |
占地面積 | mm² | 3500*2500 |
包裝尺寸 | mm³ | 3250*2250*2050 |
機械淨重 | kg | 3600 |
機械毛重 | kg | 3850 |
- 6"中空油壓三爪夾頭
- 工件接收器
- 成品輸送機
- 刀長量測器
- 油霧回收機
- 油水分離機
- 棒材自動送料機介面
- 主軸Cs機能
- 自動斷電系統
- 可程式尾座
- VDI刀塔系統
- 彈性筒夾模組 (Dia.52 或 60mm)
- 變壓器
- 8"中空油壓三爪夾頭

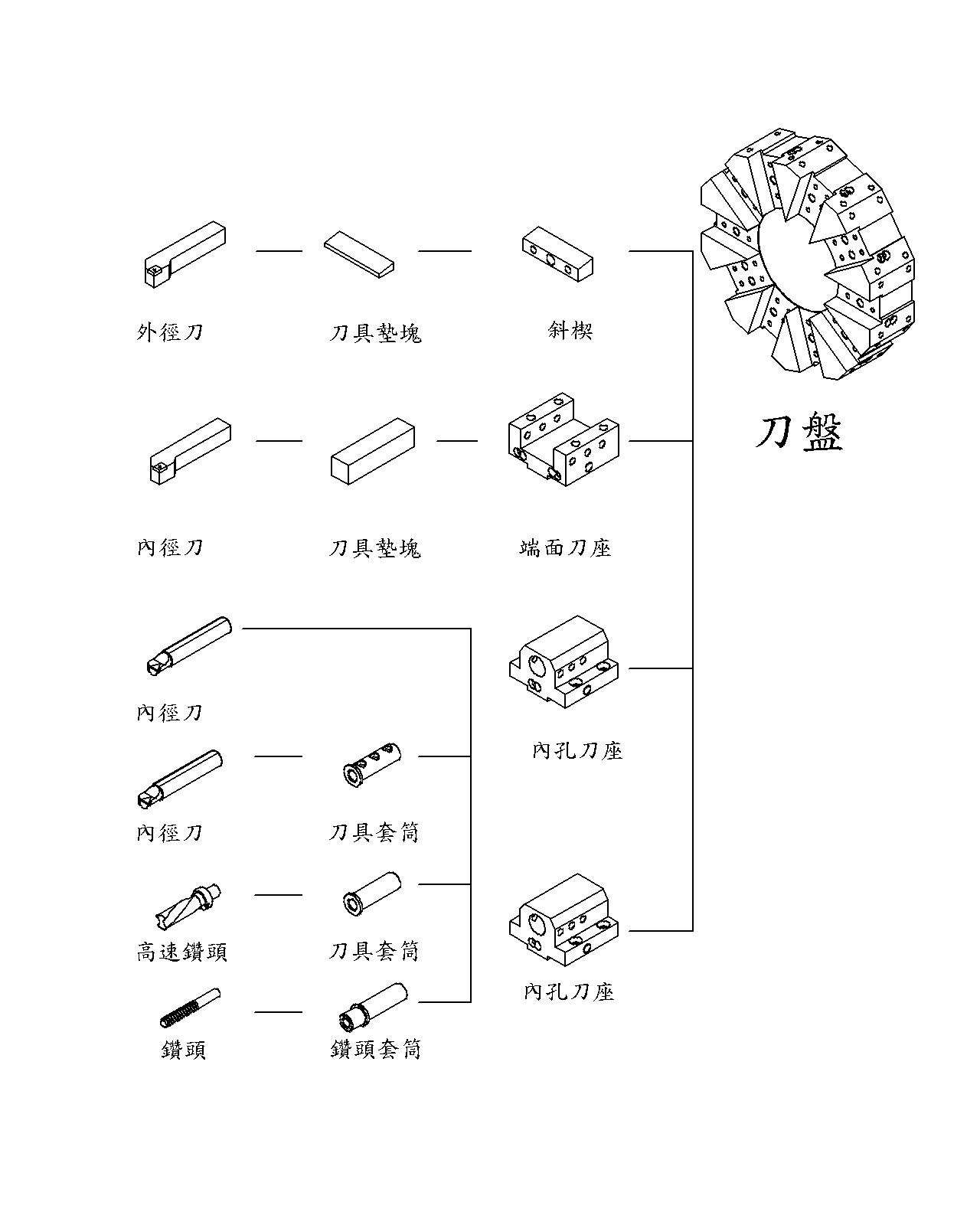

- 10位置伺服式刀塔
- 端面刀具座一只
- 內孔刀具座四只
- 內徑刀套8,10,12,16,20,25mm各一只
- 生爪一組
- 油壓尾座MT#4
- 分離式水箱
- 切削液系統
- 鐵屑車出機
- 集中潤滑系統
- 電控箱熱交換器
- 腳踏開關
- RS-232介面
- 工作燈
- 警示燈
- 地基螺絲與水平墊塊
- 工具箱
- 機械與控制器說明書
