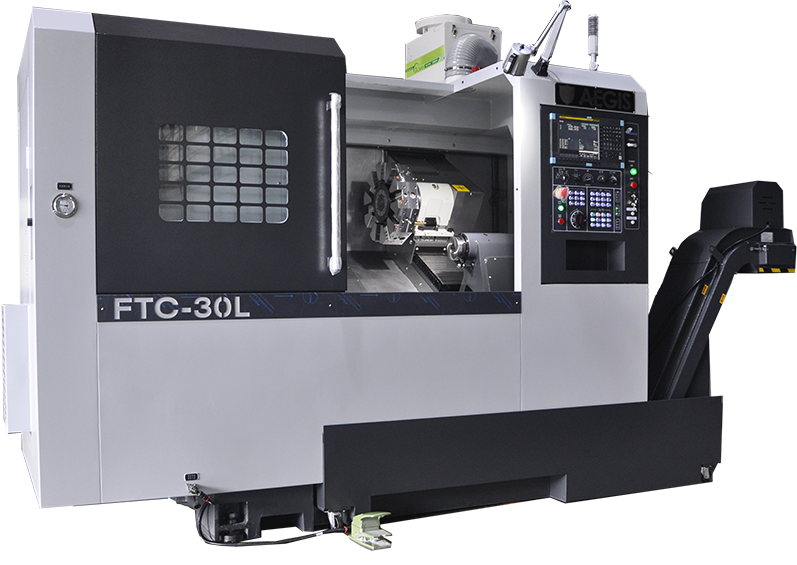

| 機 型 | 單位 | FTC-30B | FTC-30L |
| 床台最大旋徑 | mm | 650 | |
| 床鞍最大旋徑 | mm | 420 | |
| 中心距離 | mm | 625/925/1225 | |
| 標準加工直徑 | mm | 300 | |
| 最大車削長度 | mm | 600/850/1150 | |
| 床台角度 | Degree | ||
| 主軸馬達 | 22kw/29HP | ||
| 主軸最高轉速 | RPM | 2500 | |
| 主軸鼻端型式 | ISO | A2-8 | |
| 主軸通孔徑 | mm | 105 | |
| 棒材容許直徑 | mm | 92 | |
| 主軸前端軸承直徑 | mm | 140 | |
| 夾頭規格 | inch | 10" (12" OPT) | |
| 尾座心軸錐度 | MT | MT#5 | |
| 尾座心軸直徑 | mm | 100 | |
| 尾座心車行程 | mm | 80 | |
| 尾座本體行程 | mm | 550/850/1150 | |
| X軸行程 | mm | 210+30 | |
| Z軸行程 | mm | 600/900 | |
| Z軸快速進給 | m/min | 20 | 24 |
| Z軸快速進給 | m/min | 20 | 24 |
| 最小輸入單位 | mm | 0.001 | |
| 刀柄尺寸 | mm | 25 (32 OPT) | |
| 搪孔刀最大尺寸 | mm | 50 | |
| 刀塔刀具數 | 8 (10 OPT) | ||
| 換刀時間 | sec | 1.4sec | |
| 切削液馬達 | HP | 1 | |
| 機械尺寸 | mm³ | 3000*1900*2000 | |
| 占地面積 | mm² | 3600*2500 | |
| 包裝尺寸 | mm³ | 4000*2290*21500 | |
| 機械淨重 | kg | 5350/5850/6400 | |
| 機械毛重 | kg | 5800/6350/6950 | |
- 工件接收器
- 成品輸送機
- 刀長量測臂
- 油霧回收機
- 油水分離機
- 棒材自動送料機介面
- 主軸Cs機能
- 自動斷電系統
- 可程式尾座
- VDI/BMT刀塔系統
- 彈性筒夾模組(Dia.52 或 60mm)
- 變壓器
- 10"中空油壓三爪夾頭
- 10位置伺服式刀塔
- 端面刀具座一只
- 內孔刀具座四只
- 內徑刀套10,12,16,20,25,32mm各一只
- 生爪一組
- 油壓尾座MT#4
- 分離式水箱
- 切削液系統
- 鐵屑輸出機
- 集中潤滑系統
- 電控箱熱交換器
- 腳踏開關
- RS-232介面
- 工作燈
- 警示燈
- 地基螺絲與水平墊塊
- 工具箱
- 機械與控制器說明書
.jpg)
FTC-30B 硬軌
外觀尺寸圖.jpg)
FTC-30L 線軌
外觀尺寸圖.jpg)
