• 適用於專業加工和小批量高精度要求機械。 結構札實,佔地面積小2×2米,節省空間。 易於安裝。
  • 出色的可靠性,精確的零件生產。
  • 靈活加工組合適用於大量生產光學元件,醫療器械,汽車摩托車零件和3C零件。
  • 超寬的滑軌滑塊,確保高剛性。
    該機身由高品質鑄鐵構成,經過回火以緩解壓力。
  • 滑軌通過高頻熱處理和磨削增加硬度,確保高運行性能和較長使用壽命。
  • X軸和Z軸配有C1級高精度滾珠螺桿,由高精度滾珠軸承支撐,確保了高重複精度和高定位精度。
  • 潤滑系統自動測量並準確地將油分配到軌道,滾珠絲槓和軸承。





機          型 單位 FTC-05
床台最大旋徑 mm 180
床鞍最大旋徑 mm 120
中心距離 mm N/A
標準加工直徑 mm 90
最大車削長度 mm 90
床台角度 Degree 0
主軸馬達   AC 3Kw/5HP
主軸最高轉速 RPM 6000
主軸鼻端型式 ISO A2-4
主軸通孔徑 mm 35
棒材容許直徑 mm 25.4
主軸前端軸承直徑 mm 55
夾頭規格 inch 5C(5"chuck)
尾座心軸錐度 MT  -
尾座心軸直徑 mm
尾座心車行程 mm  -
尾座本體行程 mm  -
X軸行程 mm 200
Z軸行程 mm 180
Z軸快速進給 m/min 12
Z軸快速進給 m/min 12
最小輸入單位 mm 0.001
刀柄尺寸 mm 16
搪孔刀最大尺寸 mm 20
刀塔刀具數   Gant
換刀時間 sec N/A
切削液馬達 HP 1/4
機械尺寸 mm³ 1450*1350*1550
佔地面積 mm² 2000*2000
包裝尺寸 mm³ 2080*1460*1960
機械淨重 kg 1500
機械毛重 kg 1980



  • 刀具座
  • 輔助刀具塊
  • 銑削裝置
  • 內徑搪孔刀座
  • 內徑隻搪孔刀座
  • 外徑刀座
  • 8位置刀塔
  • 5英吋中空油壓夾頭
  • 油壓動力刀具系統
  • 送料機
  • 前方接料器
  • 主軸吹氣裝置
  • 高速氣壓動力刀具系統
  • 4英吋PML氣動夾頭









  • 工作燈
  • 水平螺栓及墊塊

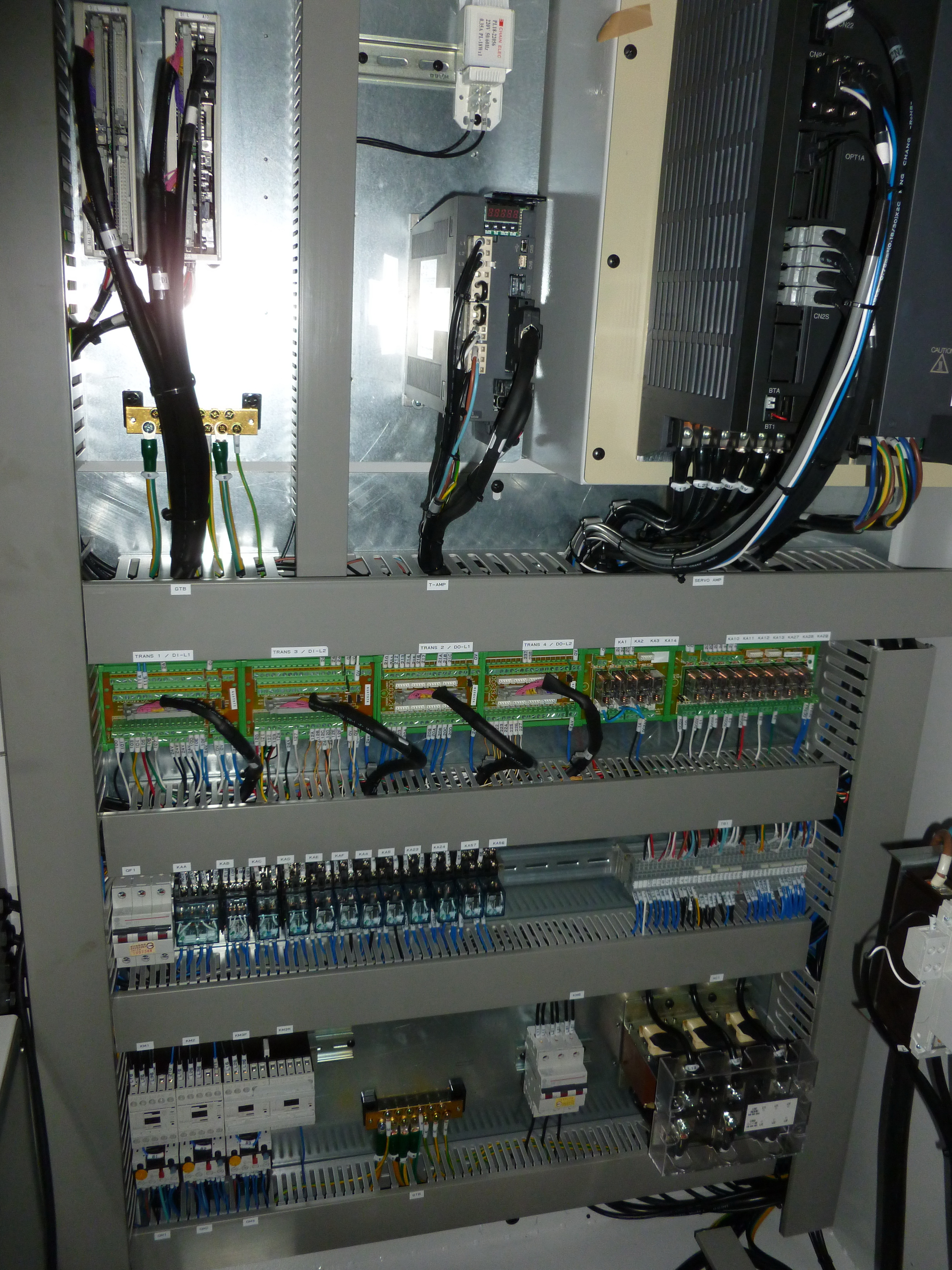

  • 電控箱熱交換器
  • 冷卻裝置
  • 刀具座四只
  • 5C筒夾套一組
  • 工具箱及工具
  • 自動潤滑系統及螺桿潤滑系統
  • 櫛式刀具系統 (5英吋油壓迴轉缸及油壓單元)





機械尺寸
